Ydelsesdata

Nominel diameter: DN50 ~ DN1500
Trykværdi: PN16
Lækageklasse: Klasse V
Gældende medier: Til standard gummimanchetter: mineralsk gylle, mudder, papirmasse osv. For andre valgfrie gummimanchetter: Anvendelige medier varierer afhængigt af tætningspakningen, og temperaturkompatibiliteten varierer også tilsvarende.
Temperaturområde: For standard gummimanchetter: ≤ 80°C. For andre valgfrie gummimanchetter: Op til 160°C.
Flowkarakteristik: Fuldboring, uhindret flow

Tilslutning og aktiveringsmetoder

Tilslutningstype: Wafer, Flange, Højtryk , Lug , Gevind , Svejset , Klemme
Aktiveringsmetode: Manuel (håndhjul / Snekkegear), Pneumatisk tænd-sluk-type (enkeltvirkende/dobbeltvirkende), Pneumatisk modulerende type, elektrisk( On-Off Type / Modulerende type / eksplosionssikker) , Hydraulisk aktivering, Kombineret aktivering( Manuel-pneumatisk / Manuel-elektrisk)

Gældende scenarier: Minedrift, fosforindustri, kraftværker, stål- og anden metalindustri, papirmasse- og papirindustri, kemiske fabrikker, aluminiumoxidindustri, cementfabrikker, osv.

Tilpasning er tilgængelig baseret på krav.

Produktegenskaber

100 % bobletæt forsegling sikrer absolut nul lækage på nedstrømssiden;
Dobbeltsædet design muliggør tovejs flow og lukning af ventilen;
Uhindret flowpassage eliminerer turbulens og reducerer tryktab, når væske passerer gennem ventilen;
Intet sædehulrum, hvilket forhindrer akkumulering af faste partikler og sikrer pålidelig lukning af ventilporten;
En sekundær tætning med dynamisk selvjusterende ydeevne;
Intet behov for port- eller spindelpakning, hvilket eliminerer pakningslækage og vedligeholdelsesarbejde;
Langtidsholdbart og holdbart smøresystem;
Ingen metalkomponenter i direkte kontakt med gyllen;
Fleksibelt beslagsdesign: spindelmøtrikken kan skilles ad fra toppen og udskiftes på stedet til cylinderaktivering eller vinkelgearaktivering uden svejsning;
Åbne/lukke positioneringsbeslag er standard for størrelser DN400 og derunder, og stifter med fast position leveret af fabrikken eller forberedt af brugeren kan vælges.

Designfunktioner

Det kraftige beslagdesign anvender en top-aftagelig spindelmøtrik, hvilket letter installationen af koniske gear eller pneumatiske aktuatorer uden svejsning;
Åbne/lukke positioneringsbeslag er standard (for størrelser DN400 og derunder);
I åben position kan porten af rustfrit stål trækkes helt ud af gyllen, hvilket tillader inspektion eller udskiftning af porten uden at skille ventilen ad;
316 rustfrit stålport er standardkonfiguration;
Den dynamisk selvjusterende sekundære tætning opretholder smøringen;
Udskiftelig FENGCHI elastisk tætningsbøsning på stedet for nem installation;
Uhindret flowpassage, ingen metal-til-metal-kontakt, ingen styreblokke eller kileformede riller;
Dobbeltforseglet bøsningsdesign giver "blindplade"-type afspærring, når ventilen er lukket; tætningsbøsningerne passer tæt for at isolere mellemtryk, hvilket eliminerer behovet for flangepakninger;
Ventilhusets flangeboring i ét stykke er PN10, med PN16/ANSI B16.5/150 boring som en mulighed;
Det kontrollerbare slag af skylleområdet forhindrer porten i at føre for dybt ind i tætningsbøsningen i lukket position, hvilket reducerer belastningen på tætningsbøsningen og muligheden for, at bøsningen rives; alle bolte er udstyret med låseskiver nedenunder.

Materialer

Ventilhusmateriale: Duktilt jern, SS304 eller andre
Bøsningsmateriale: NR, EPDM, NBR osv.
Ventilstamme Materiale: SS304
Portmateriale: SS304, 316, 2205, 2507
Fastgørelsesmateriale: SS201, 304, 316
Sekundært tætningsmateriale: EPDM

Tilpasning er tilgængelig baseret på krav.

Slamkniv portventil tilslutningstype valgtabel( Kun til reference)

Tilslutningstype	Egnet størrelsesområde	Trykklassificeringsområde	Kerne fordele
Flangeforbindelse	DN15~DN2000	PN10~PN40	Fast forbindelse, pålidelig tætning, modstandsdygtig over for gylle slag, nem montering/afmontering og praktisk til senere vedligeholdelse og ventiludskiftning
Wafer forbindelse	DN15~DN600	≤PN16	Kompakt struktur, lille størrelse, let vægt, sparer installationsplads og omkostninger, velegnet til hurtig installationskrav
Lug forbindelse	DN100~DN600	PN10~PN25	Fleksibel installation, tillader uafhængig ventil adskillelse uden at påvirke rørledningssystemet, overlegen tætning ydeevne sammenlignet med almindelige wafer-type forbindelser
Gevindforbindelse	DN15~DN50	≤PN10	Enkel struktur, hurtig installation, lave omkostninger, kompakt størrelse velegnet til smalle rum
Svejset forbindelse	DN15~DN300	PN40~PN160	Ingen lækagerisiko, høj forbindelsesstyrke, modstandsdygtig til højtryk, vibrationer og gyllepåvirkning, egnet for langsigtet fast drift
Klemmeforbindelse	DN15~DN100	≤PN16	Hurtig montering og demontering, ingen blindgyder, nem at rengøre, opfylder hygiejniske krav

Tabel for valg af slurry kniv portventil aktiveringsmetode （ Kun til reference)

Aktiveringskategori	Specifik type	Egnet størrelsesområde	Trykklassificeringsområde	Kerne fordele

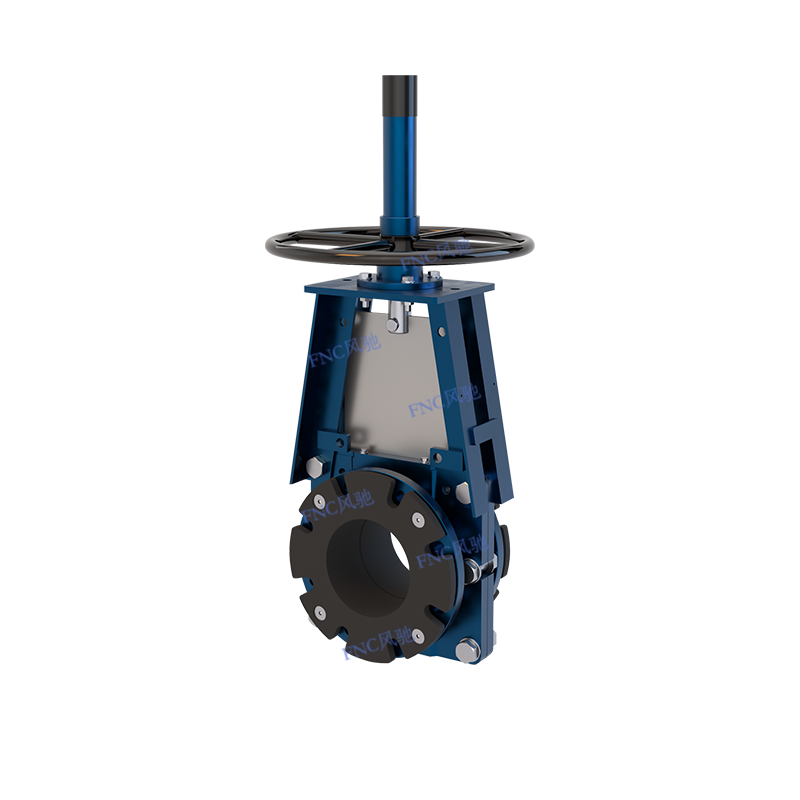

Manuel aktivering	Håndhjulsaktivering	DN15~DN100	≤PN16	Lave omkostninger, ekstremt lav fejlrate, minimal vedligeholdelse, intuitiv betjening

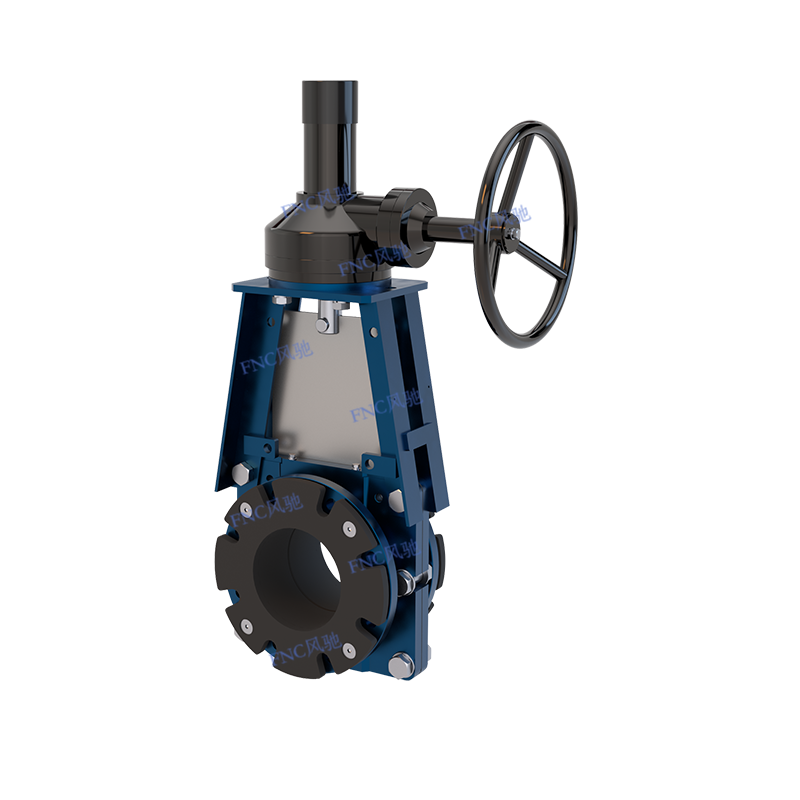

Manuel aktivering	Snekkegear aktivering	DN50~DN400	≤PN25	Betydelig drejningsmomentforstærkning, jævn betjening, høj åbnings-/lukkepræcision, forhindrer gyllepåvirkning på porten

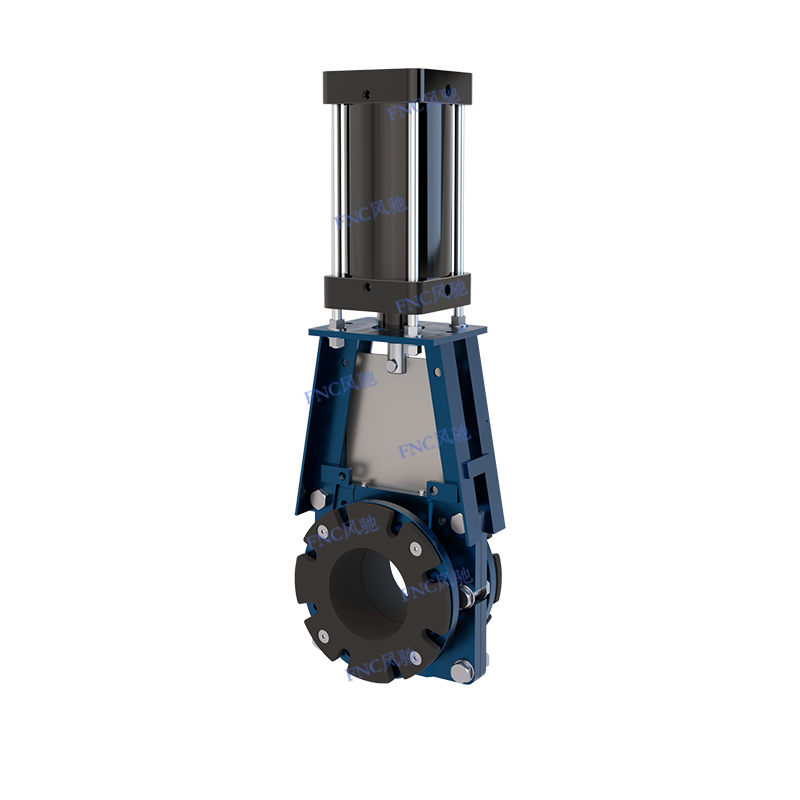

Pneumatisk aktivering	Pneumatisk tænd-sluk-type (enkeltvirkende/dobbeltvirkende)	DN100~DN1200	≤PN40	Hurtig respons (1~5 sekunder), modstandsdygtig over for barske miljøer (støvtæt, eksplosionssikker), velegnet til højfrekvent drift, forhindrer gyllestop
Pneumatisk aktivering	Pneumatisk modulerende type	DN50~DN800	≤PN40	Høj reguleringspræcision, nøjagtig flowkontrol, undgår rørledningspåvirkning, velegnet til lukket sløjfekontrol

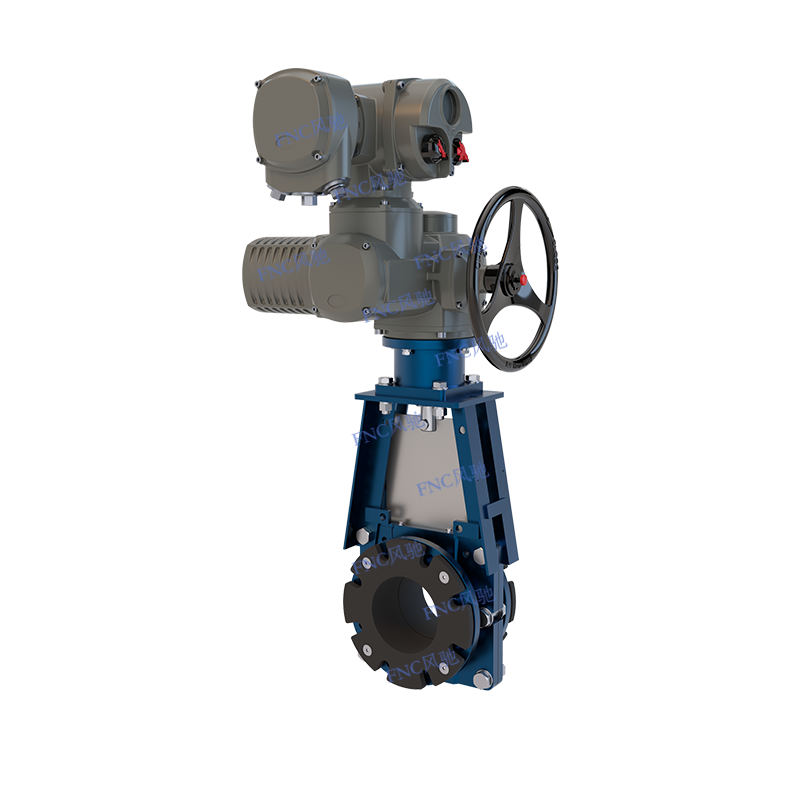

Elektrisk aktivering	Elektrisk tænd-sluk-type	DN300~DN150 0	≤PN40	Høj grad af automatisering, arbejdsbesparende drift, velegnet til applikationer med stor diameter og højt drejningsmoment, ingen manuel betjening på stedet påkrævet
Elektrisk aktivering	Elektrisk modulerende type	DN100~DN1200	≤PN40	Bredt reguleringsområde, høj kontrolpræcision, tilpasser sig dynamisk flowjustering, integrerbar med automatiserede systemer
Elektrisk aktivering	Eksplosionssikker elektrisk aktivering	DN100~DN1000	≤PN40	Kombinerer fjernbetjeningsfunktion med eksplosionssikker ydeevne, velegnet til farlige miljøer

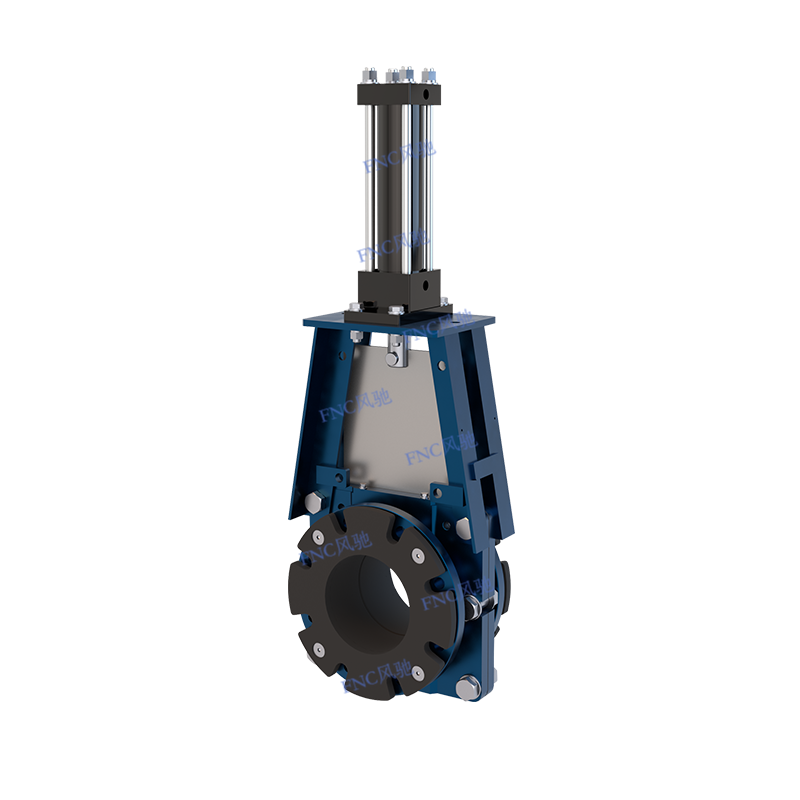

Hydraulisk aktivering	Hydraulisk aktivering	DN800~DN2000	PN40~PN160	Ekstremt højt udgangsmoment (2~3 gange pneumatisk/elektrisk aktivering), stærk slagfasthed, velegnet til højtryks- og højtryksudsvingsforhold
Kombineret aktivering	Manuel-pneumatisk/manuel-elektrisk kombineret aktivering	DN50~DN800	≤PN40	Dobbelt beskyttelse, forhindrer ventilfejl på grund af strømsvigt, opfylder sikkerhedskrav til kritiske rørledninger
